| 用途 |
|
| 特點 |
|
| 型號 | MSS-2524R | MSS-2524RA | MSS-2506R | MSS-2506RA | MSS-2501R | MSS-2501RA |
|---|---|---|---|---|---|---|
| 編號 | 7841 | 7842 | 7843 | 7844 | 7845 | 7846 |

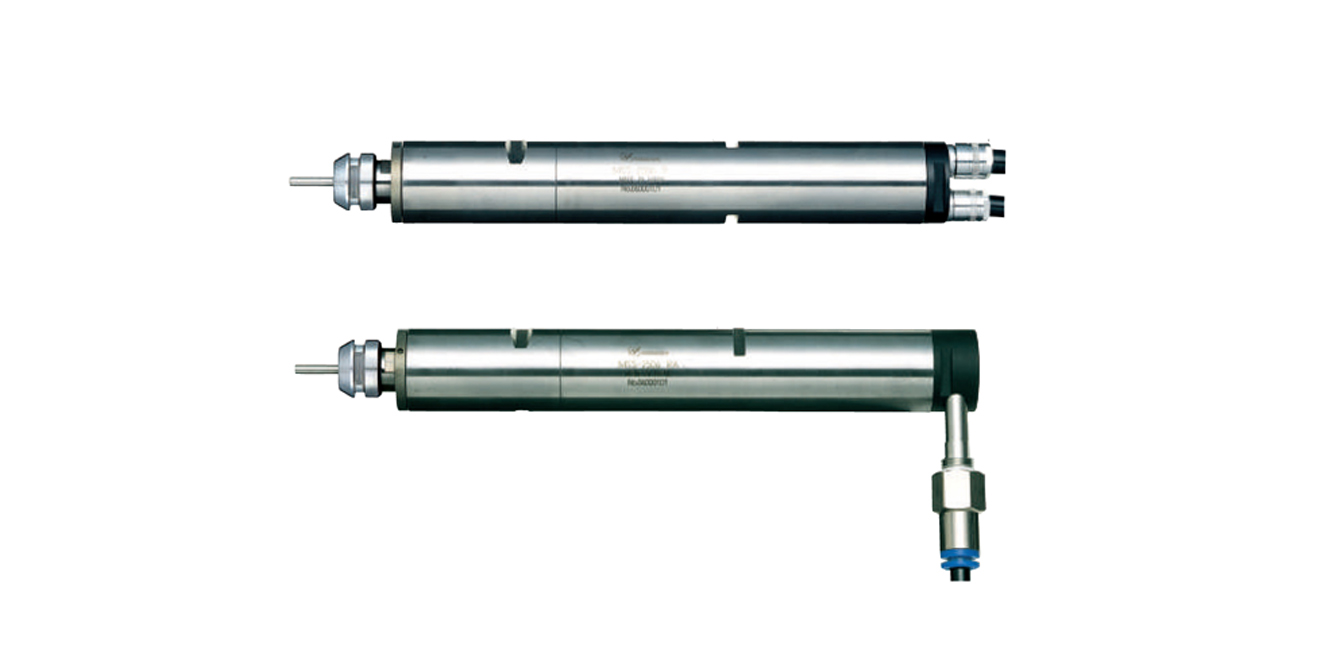

| 馬達接線類型 | 直桿型 | 直角型 | 直桿型 | 直角型 | 直桿型 | 直角型 |
| 空氣消耗量 | 205Nl/min | 170Nl/min | 205Nl/min | 170Nl/min | 205Nl/min | 170Nl/min |
|
最大轉速 （0.5MPa） |
24000min-1 | 22000min-1 |
6000min-1 （1:4）減速 |
5500min-1 （1:4）減速 |
1500min-1 （1:16）減速 |
1400min-1 （1:16）減速 |
| 最大扭矩 | 22.5 cN·m | 22.5 cN·m | 85 cN·m | 85 cN·m | 332 cN·m | 332 cN·m |
| 重量 | 395g | 436g | 485g | 526g | 475g | 516g |

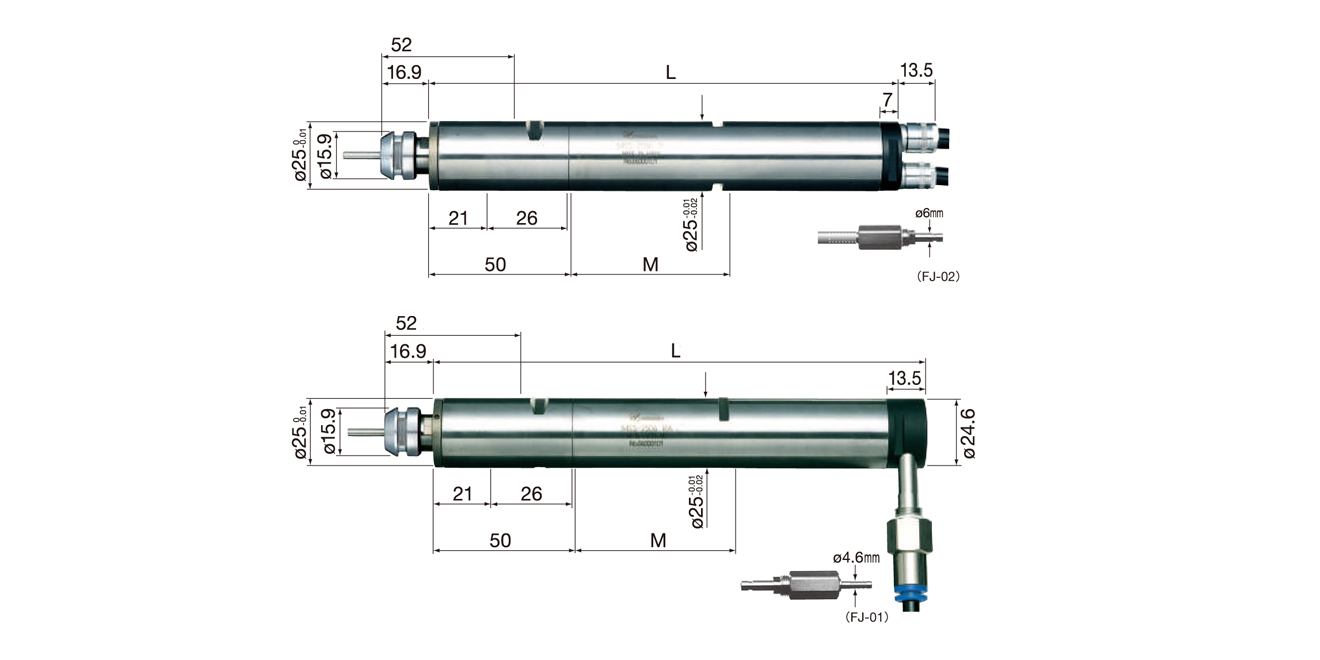

| 主軸總長度 | 131.3mm | 137.8mm | 164.1mm | 170.6mm | 168.5mm | 175.0mm |
| 夾持范圍 | 25mm | 255mm | 58mm | 58mm | 62mm | 62mm |
| 外徑 | Φ25 mm（工具最大深入52mm） | |||||
| 適用夾頭 | Φ0.5~φ6.35 mm（CHK系列） | |||||
| 主軸精度 | 2μm以內 | |||||
| 最大功率 | 130 W | |||||
| 標準配件 | 扳手（12×14）：2枚 / 進氣軟管（K-204）（R直桿型）：1條 | |||||
| 進氣軟管（K-215）（RA直角型）：1條 / 排氣軟管（K-216）（RA直角型）：1條 | ||||||
| 過濾器接頭（FJ-02）（R直桿型）或 過濾器接頭（FJ-01）（RA直角型） | ||||||
| 消聲器（K-209）（R直桿型）或 消聲器（K-208）（RA直角型） | ||||||
| 選項 | 夾頭（CHK系列）：φ0.5~φ6.35mm / 螺帽（K-265） | |||||
| 金屬鋸片專用軸（KCH-03）：內徑φ6mm×外徑φ30mm以下用 | ||||||
| 金屬鋸片專用軸（KCH-03）：內徑φ6mm×外徑φ30mm以下用 | ||||||
| 參數(shù)規(guī)格 | 適用氣壓 | 0.3~0.5MPa | ||||
| 直桿型 | 馬達進氣軟管：φ6.7mm（外徑）×2m | |||||
| 馬達排氣軟管：φ7.5mm（外徑）×1m | ||||||
| 直角型 | 馬達進氣軟管：φ6.0mm（外徑）×2m | |||||
| 馬達排氣軟管：φ8.0mm（外徑）×1m | ||||||
※外徑φ25.4mm（1 inch）的氣動馬達主軸也同時提供，具體咨詢公司業(yè)務人員
