小口徑19毫米系列氣動主軸

氣動馬達高速輸出最小口徑

型號MSS-19 Series
產地日本·Nakanishi

生成PDF下載

用途

外徑φ19mm的一體式直型氣動馬達主軸，短小的主軸可以適用在小型數控加工、數控車床或者專用機器有限的位置上
由于是氣動驅動，相對來說比較經濟

特點

本系列氣動馬達主軸是本類型中輸出轉速最高的
外殼由不銹鋼SUS416材質制造，具有優良的耐久性

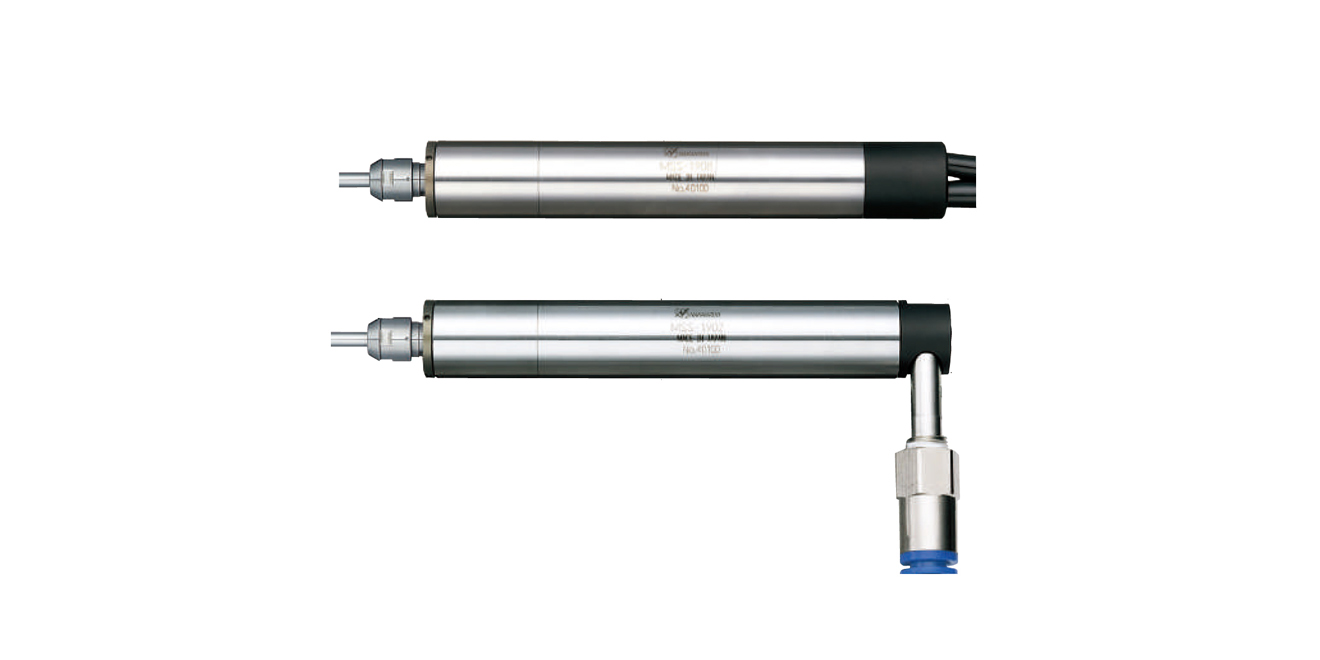

整體為結構緊密的一體式，帶主軸和氣動馬達，氣動馬達接線類型有直桿型和直角型（RA）可供選擇。直角型空氣連接馬達的轉速比直桿型電機轉速小10%
在排氣管上使用消音器，大大降低了由氣壓渦輪風扇產生的噪音
行星齒輪減速系統是應用在一些MSS系列氣動馬達主軸上，減速比為1/4或1/16

型號	MSS-1930R	MSS-1930RA	MSS-1908R	MSS-1908RA	MSS-1902R	MSS-1902RA
編號	7849	7850	7824	7825	7826	7827
馬達接線類型	直桿型	直角型	直桿型	直角型	直桿型	直角型
最大轉速（0.5MPa）	30000min^-1	30000min^-1	8000min^-1 （1:4）減速	8000min^-1 （1:4）減速	2000min^-1 （1:16）減速	2000min^-1 （1:16）減速
最大扭矩	9.2cN·m	9.2 cN·m	36 cN·m	36cN·m	141cN·m	141cN·m
重量	190g	239g	225g	274g	241g	290g

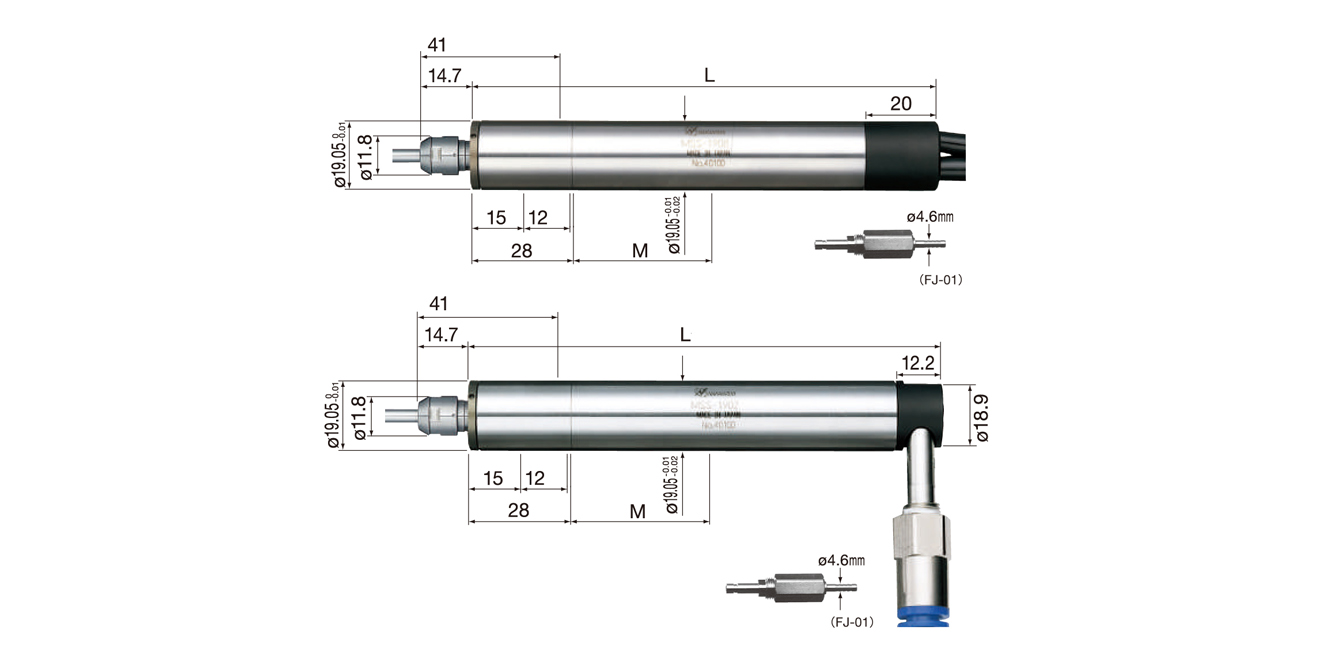

主軸總長度	110.9mm	103.1mm	126.8mm	119.0mm	141.0mm	133.2mm
夾持范圍	23mm	23mm	39mm	39mm	53mm	53mm
空氣消耗量	155Nl/min
外徑	Φ19.05mm（工具最大深入41mm）
適用夾頭	Φ0.5~φ4.0 mm（CHA系列）
主軸精度	2μm以?xún)?nèi)
最大功率	72W
標準配件	扳手（8×5）·（9×11）：各1枚 / 進氣軟管（K-221）（R直桿型）：1條
	進氣軟管（K-215）（RA直角型）：1條 / 排氣軟管（K-216）（RA直角型）：1條
	過濾器接頭（FJ-01）（RA直角型）
	消聲器（K-209）（R直桿型）或消聲器（K-208）（RA直角型）
選項	夾頭（CHA系列）：φ0.5~φ4.0mm / 螺帽（CHN-A）
	金屬鋸片專用軸（KCH-01A）：內徑φ6mm×外徑φ30mm以下用
	砂輪夾具（AGM-01A）：內徑φ5.0mm砂輪用
參數規格	適用氣壓	0.3~0.5MPa
	直桿型	馬達進氣軟管：φ3.7（內徑）×φ5.7mm（外徑）×2m
	直桿型	馬達排氣軟管：φ5.0（內徑）×φ6.5mm（外徑）×1m
	直角型	馬達進氣軟管：φ4.0（內徑）×φ6.0mm（外徑）×2m
	直角型	馬達排氣軟管：φ6.0（內徑）×φ8.0mm（外徑）×1m
