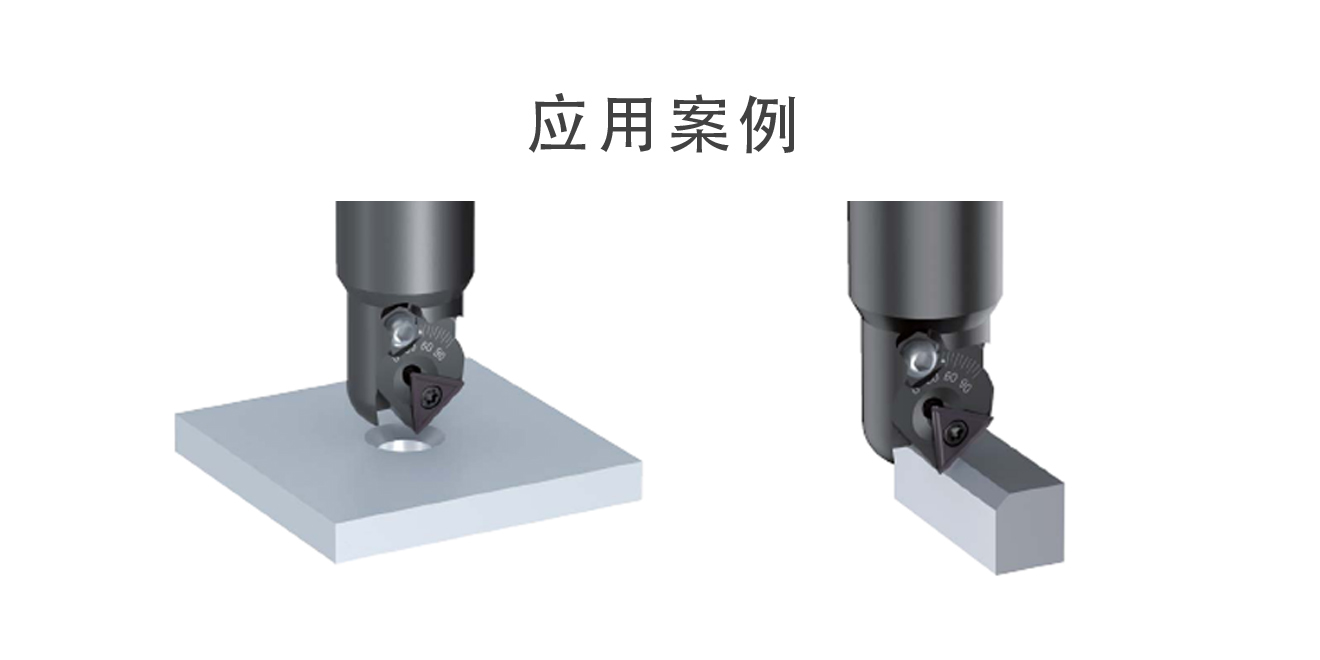

| 用途 |
|

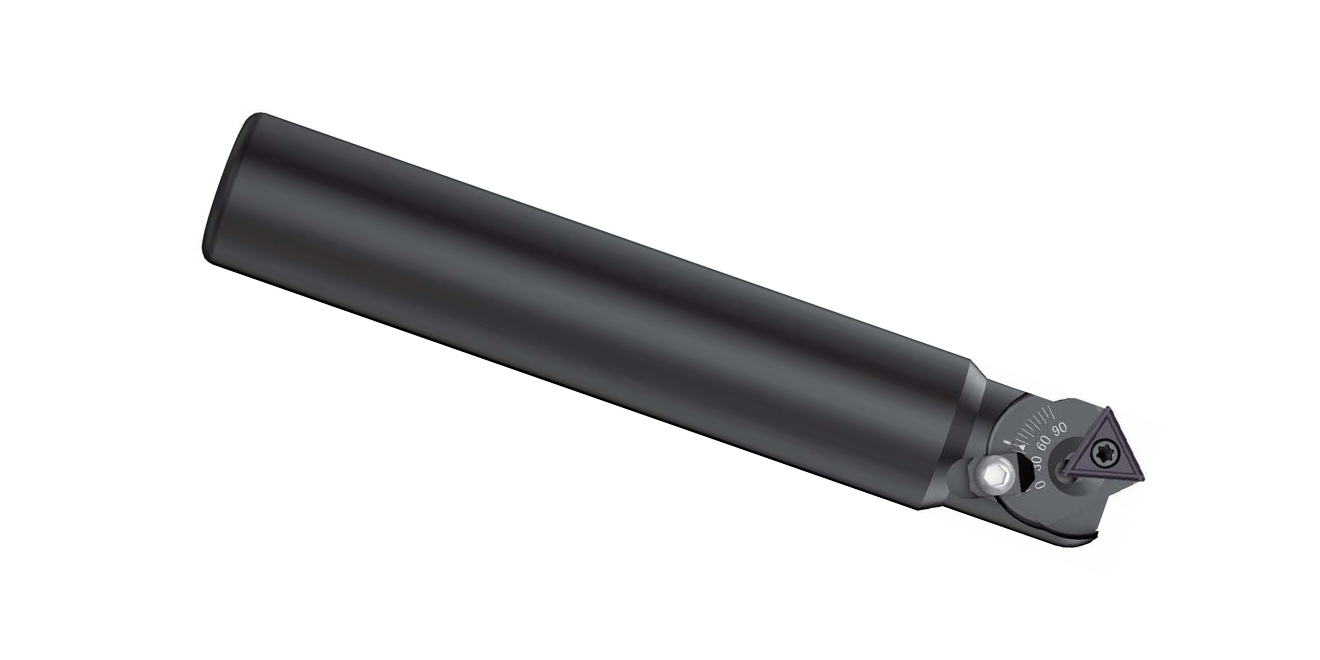

| 特點 |
|

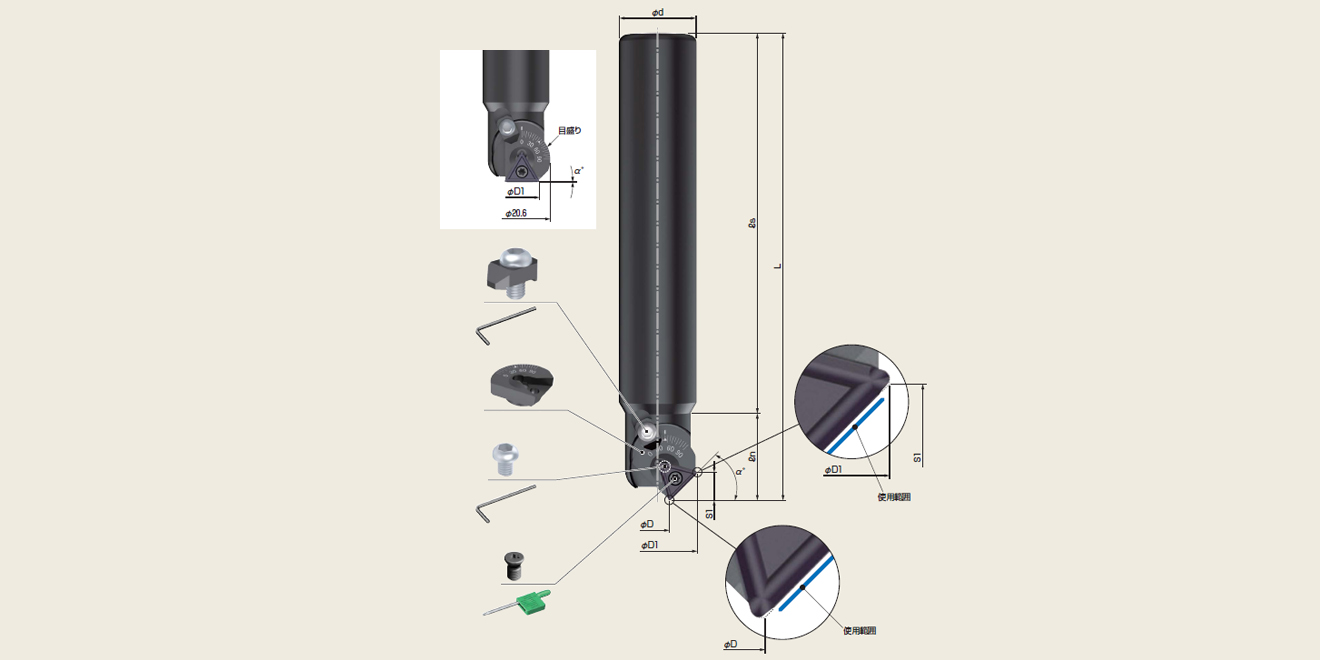

| 型號 | 刃數 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| φD | φD1 | φd | S1 | L※1 | ls | Ln※3 | ||
| MAM20-19TI | 1 | ※2 | ※2 | 20 | ※2 | (120) | 97.1 | (22.6) |
※標準包裝不配備刀片，請另購
※標準配備加緊螺釘，緊定螺釘，扳手
※1尺寸會根據角度變化
※2請參照下面附上的角度尺寸表
※3刻度設定為45°時的尺寸
角度尺寸表
| 角度 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| α° | 使用范圍φD-φD3 | φD1 | S1 | S2※ | Ln | L | |
| φD※ | ΦD3 | ||||||
| 5° | φ5.64 | φ13.46 | φ15.11 | 0.87 | 0.46 | 21.50 | 118.60 |
| 10° | φ4.41 | φ14.55 | φ16.12 | 1.73 | 0.70 | 21.84 | 118.94 |
| 15° | φ3.13 | φ15.56 | φ17.04 | 2.58 | 0.72 | 22.13 | 119.23 |
| 20° | φ1.79 | φ16.48 | φ17.87 | 3.41 | 0.48 | 22.35 | 119.45 |
※ 如果角度小于25°請注意刀背干涉。工具旋轉的話刀刃會交叉，所以不能使用
| 角度 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| α° | φD | φD1 | 使用范圍φD2-φD3 | S1 | Ln | L | |
| φD2 | ΦD3 | ||||||
| 0° | φ6.81 | φ14.01 | φ6.81 | φ12.29 | - | 21.10 | 118.20 |
| 25° | φ0.55 | φ18.60 | φ1.55 | φ17.3 | 4.21 | 22.53 | 119.63 |
| 30° | φ1.98 | φ19.21 | φ2.96 | φ18.01 | 4.98 | 22.64 | 119.74 |
| 35° | φ3.42 | φ19.72 | φ4.38 | φ18.62 | 5.71 | 22.69 | 119.79 |
| 40° | φ4.87 | φ20.11 | φ5.8 | φ19.11 | 6.39 | 22.67 | 119.77 |
| 45° | φ6.31 | φ20.37 | φ7.2 | φ19.48 | 7.03 | 22.60 | 119.70 |
| 50° | φ7.73 | φ20.52 | φ8.57 | φ19.74 | 7.62 | 22.47 | 119.57 |
| 55° | φ9.13 | φ20.54 | φ9.9 | φ19.87 | 8.15 | 22.27 | 119.37 |
| 60° | φ10.49 | φ20.44 | φ11.18 | φ19.87 | 8.62 | 22.02 | 119.12 |
| 65° | φ11.81 | φ20.22 | φ12.41 | φ19.76 | 9.02 | 21.71 | 118.81 |
| 70° | φ13.06 | φ19.88 | φ13.57 | φ19.52 | 9.36 | 21.35 | 118.45 |
| 75° | φ14.26 | φ19.42 | φ14.66 | φ19.15 | 9.63 | 20.94 | 118.04 |
| 80° | φ15.38 | φ18.85 | φ15.66 | φ18.67 | 9.83 | 20.47 | 117.57 |
| 85° | φ16.42 | φ18.16 | φ16.57 | φ18.08 | 9.96 | 19.97 | 117.04 |
| 90° | - | φ17.38 | - | φ17.38 | 10.01 | 19.42 | 116.52 |
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.15 | 100-150 | 1500 | NO | AC15N |
| 合金鋼 | 0.05-0.15 | 100-150 | 1500 | NO | |
| 淬火鋼HRC~45 | 0.05-0.15 | 100-150 | 1500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.15 | 80-120 | 1000 | YES | AC15N |
| 鑄鐵 | 0.05-0.15 | 100-150 | 1500 | NO | |
| 樹脂 | 0.08-0.12 | 150-400 | 3000 | YES | ZA10N |
| 鋁合金 | 0.08-0.12 | 150-400 | 3000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※切削液推薦冷卻液
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
TPET110204 | ZA10N | 3 | 3pcs/盒 |
| AC15N |
