| 特點 |
|
| 用途 |
|

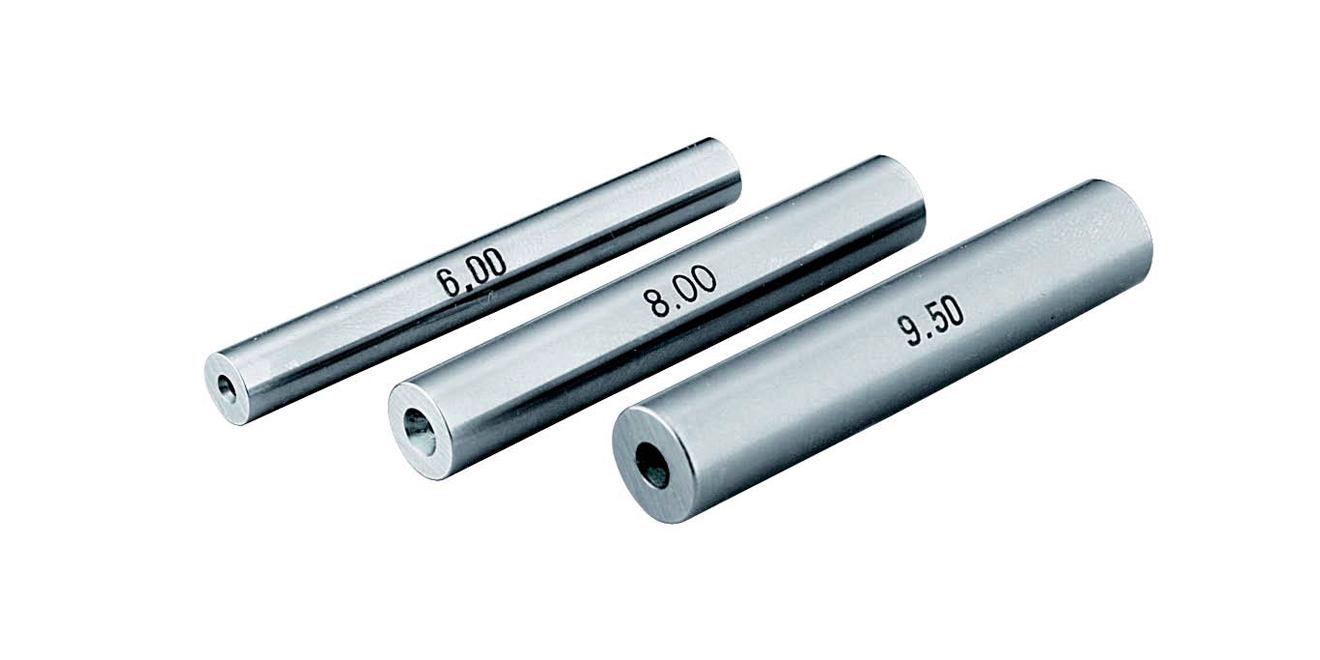

PM系列精度及規格
720以上
| 表示規格 | 尺寸區分 | 長度 | 徑精度(μm) | 圓度(μm) | 直徑不同(μm) | 偏動 (μm) | 中心孔角度 | 中心孔徑 | 硬度(HV) |
|---|---|---|---|---|---|---|---|---|---|
| 0.20……0.99 | 0.01間隔 | 50 | ±2.0 | 1.0 | 2.0 | 20以內 | 60° | 1.3 | 650以上 |
| 1.00……2.69 | 1.8 | ||||||||
| 2.70……10.00 | 2.4 | ||||||||
| 2.70……10.00 | 4.0 |
PG系列精度及規格
| 表示規格 | 尺寸區分 | 長度 | 徑精度(μm) | 圓度(μm) | 直徑不同(μm) | 硬度(HV) |
|---|---|---|---|---|---|---|
| 1.00……2.69 | 0.01間隔 | 50 | 0.4 | 03 | 1.0 | 720以上 |
| 2.70……6.00 | 0.01間隔 | 50 | 0.4 | 0.3 | 1.0 | 650以上 |
