| 特點 |
|
| 用途 |
|

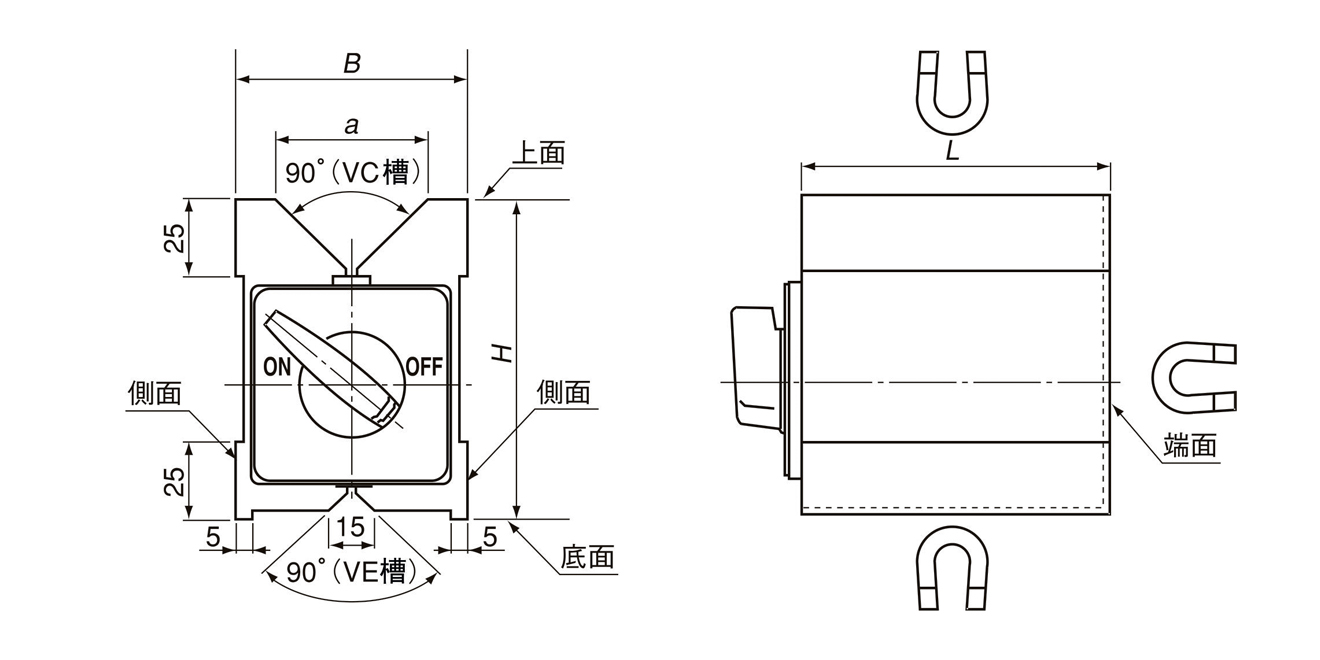

| 型號 | 吸著力 | 可使用直徑 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|---|
| 圓鋼 | VC | VE | B | H | L | a | ||
| KVS-1B | 0.7kN(70kgf) | φ8~φ68 | φ8~φ20 | 75 | 105 | 100 | 50 | |
| KVS-2B | 1.0kN(100kgf) | 200 | ||||||
KVS精度表
| 項目 形式·精度 | KVS-1B | KVS-2B | |||
|---|---|---|---|---|---|
| 標準 | 特級 | 標準 | 特級 | ||
| 平行度 | 底面 上面 | 12 | 7 | 20 | 12 |
| 底面 VC | |||||
| 上面 VE | |||||
| 側面 側面 | |||||
| 直角度 | 底面 側面 | 21 | 10 | 21 | 15 |
